Ein virtuelles Gerät (ab GridVis® Standard) erstellen Sie wie folgt:

  • Klicken Sie mit der rechten Maustaste im Fenster Projekte auf das Unterverzeichnis Nach Gerätetyp.
  • Wählen Sie im Kontextmenü über die Schaltfläche Neu den Eintrag Anderes.
  • Es erscheint das Fenster Neue Datei.

Das Fenster Neue Datei erreichen Sie ebenso über den Menüleisten-Eintrag Datei > Neue Datei oder die Tasten Strg + N.

Abb.: Benutzeroberfläche der Software GridVis - Fenster Projekte mit Verzeichniseintrag Geräte

  • Konfigurieren Sie im Fenster Neue Datei:
Pos.Parameter/FunktionBeschreibung
1Auswahlliste Projekt
  • Wählen Sie Ihr Projekt
2Such- und Filterfunktion
  • Für Kategorien und Dateitypen.
3Verzeichnisse Kategorien
  • Kategorie Ihres Geräts aktivieren - virtual (virtuelle Messpunkte).
4Auswahlliste Dateitypen
  • Dateityp Ihres Geräts aktivieren - VD (virtuelles Gerät).
5Schaltfläche Weiter
  • Zur Bestätigung Ihrer Eingaben klicken.
  • Führt in das Fenster NEU VD (virtuelles Gerät).

Abb.: Fenster Neue Datei mit den Einträgen Projekt, Geräte-Kategorien und Dateitypen

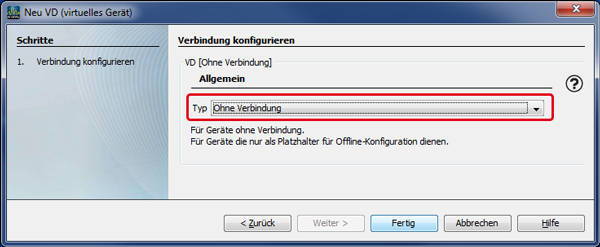

  • Wählen Sie unter Verbindung konfigurieren den Typ Ohne Verbindung und klicken Sie die Schaltfläche Fertig.
  • Im Fenster Projekte erscheint Ihr virtuelles Gerät in der Geräteliste.
  • Weiterführende Informationen zur Konfiguration des virtuellen Geräts.

Abb.: Fenster Neu VD (virtuelles Gerät) und das Fenster Projekte mit Ihrem virtuellen Gerät
