Um Ihr virtuelles Gerät zu konfigurieren, klicken Sie

  • im Übersichtsfenster die Schaltfläche Konfiguration oder
  • im Fenster Projekte im Kontextmenü (rechte Maustaste auf Ihr virtuelles Gerät) auf den Eintrag Konfiguration.

Es erscheint das Konfigurationsfenster des virtuellen Geräts.

Abb.: Fenster Projekte - Konfiguration des virtuellen Geräts


Pos.Parameter/FunktionBeschreibung
1VD - Virtuelles Gerät im Geräteverzeichnis des Fensters Projekte
  • Ein Doppelklick öffnet das Übersichtsfenster des virtuellen Geräts.
2Menüeintrag Identität im Konfigurationsfenster
  • Daten zur Identifikation des Geräts.
3Eingabefeld Name
  • Vergeben Sie einen Namen für das virtuelle Gerät.
4Eingabefeld Beschreibung
  • Vergeben Sie eine Beschreibung zu Ihrem virtuellen Gerät.
5Schaltfläche Übertragen und Übertragen an
  • Durch Klicken der Schaltflächen werden Ihre Daten an Ihr Gerät übertragen.
  • Die Schaltläche Übertragen an öffnet ein Dialogfenster. Im Dialogfenster wählen Sie Konfigurationsteile die an Ihr Gerät übertragen werden.

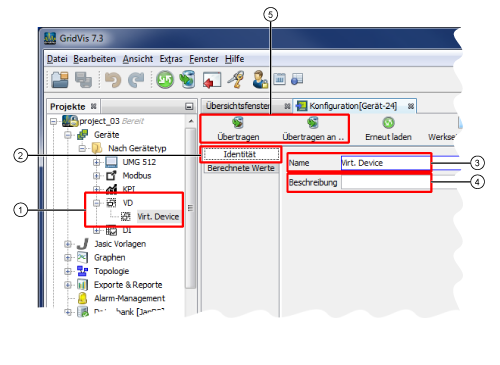

Abb.: Konfigurationsfenster des virtuellen Geräts - Schaltfläche Identität

Abb.: Konfigurationsfenster des virtuellen Geräts - Schaltfläche Berechnete Werte

Folgende Positionen führen Sie in die Grundlagen der grapischen Programmierung (Jasic). Eine ausführliche Beschreibung hierzu finden Sie unter Graphische Programmierung - Jasic.

Pos.SymbolParameter/FunktionBeschreibung
1VD - Virtuelles Gerät im Geräteverzeichnis des Fensters Projekte
  • Ein Doppelklick öffnet das Übersichtsfenster des virtuellen Geräts.
2
Menüeintrag Berechnete Werte im Konfigurationsfenster

Jasic-Oberfläche zur graphischen Programmierung des virtuellen Geräts. In der graphischen Oberfläche werden Jasic-Bausteine:

  • platziert (via Drag-and-drop aus dem Fenster Palette).
  • konfiguriert (Doppelklick auf den Baustein).
  • verknüpft (Pfeile innerhalb der Bausteine via Drag-and-drop verbinden).
3
Eingabefeld Programmname
  • Vergeben Sie einen Programmnamen für das Jasic-Programm.
Fenster Palette - Eingangsvariablen (Jasic-Bausteine)
4Konstante (Numerisch)
  • Diese Konstante enthält numerische Werte.
  • Den Baustein ziehen Sie via Drag-and-drop aus dem Fenster Palette auf die graphische Oberfläche Berechnete Werte.
  • Ein Doppelklick auf den Baustein öffnet das Konfigurationsfenster der numerischen Konstante.
5Wertequelle
  • Mit dem Baustein Wertequelle definieren Sie das Gerät und den Wertetyp für die Berechnung.
  • Den Baustein ziehen Sie via Drag-and-drop aus dem Fenster Palette auf die graphische Oberfläche Berechnete Werte.
  • Ein Doppelklick auf den Baustein öffnet das Konfigurationsfenster Wertequelle (siehe Abb. oben).
Fenster Palette - Ausgang/Aktionen (Jasic-Baustein)
6Ziel
  • Der Baustein Ziel enthält das Ergebnis Ihrer Berechnung.
  • Den Baustein ziehen Sie via Drag-and-drop aus dem Fenster Palette auf die graphische Oberfläche Berechnete Werte.
  • Ein Doppelklick auf den Baustein öffnet das Konfigurationsfenster Ziel.
Fenster Palette - Mathematische Verknüpfungen (Jasic-Bausteine)
7Addieren
  • Addiert 2 Wertetypen.
Addieren 4xEin
  • Addiert 4 Wertetypen.
Dividieren
  • Dividiert 2 Wertetypen.
Multiplizieren
  • Multipliziert 2 Wertetypen.
Subtrahieren
  • Subtrahiert 2 Wertetypen.
8
Schaltfläche Gerät auswählen im Fenster Wertequelle
  • Ein Klick öffnet das Fenster Gerät auswählen (Pos.10).
9
Schaltfläche Wertetyp auswählen im Fenster Wertequelle
  • Ein Klick öffnet das Fenster Wertetyp auswählen (Pos.11).
10
Fenster Gerät auswählen
  • Liste der Geräte.
  • Gerät aktivieren und Schaltfläche OK klicken.
11
Fenster Wertetyp auswählen
  • Liste der Wertetypen.
  • Wertetyp aktivieren und Schaltfläche OK klicken.
