Geräteübersicht (Übersicht Basisgerät / Modul)
(Zum Vergrößern auf das Vorschaubild klicken)
| Pos. | Anschluss | Registerkarte |
|---|---|---|
| 1 | Spannung | Messen |
| 2 | Digitale Eingänge | Peripherie |
| 3 | Multifunktionskanäle | Messen / Peripherie (abhängig vom gewählten Messmodus) |
| 4 | Analoger Ausgang | Peripherie |
| 5 | RS-485 Schnittstelle | System |
| 6 | Digitale Ausgänge | Peripherie |
| 7 | Messgruppen Stromkanäle | Messen |
| 8 | Ethernet Schnittstellen | System |
Navigation auf der Geräteübersicht
(Zum Vergrößern auf das Vorschaubild klicken)

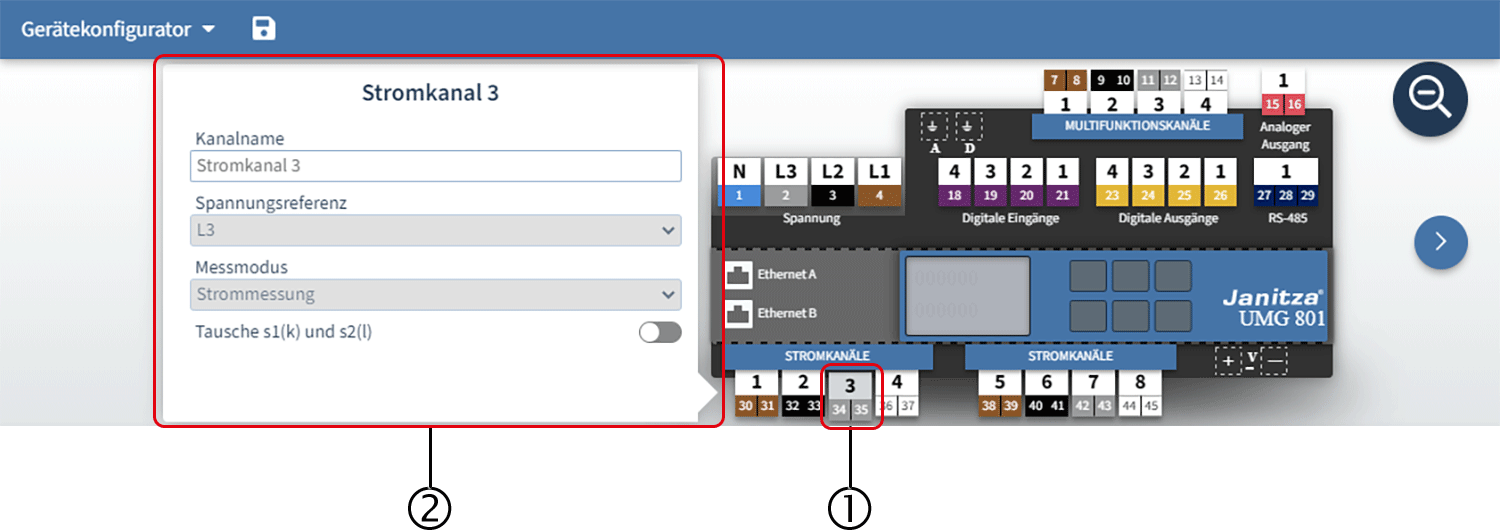

Sie können eine Messgruppe oder einen einzelnen Kanal wählen:
- Klicken Sie auf den Kanal (1), der eingestellt werden soll.
- Ein Konfigurationsfenster (2) öffnet sich. Hier stellen Sie Name und Modus des Kanals ein.
Im Konfigurationsbereich (unten) werden automatisch die dazugehörigen Einstellungen aufgerufen.
