Verbindung zum Gerät herstellen


Um den Gerätekonfigurator aufrufen zu können, muss eine aktive Netzwerkverbindung zum Gerät bestehen.


Legen Sie ein neues Gerät in der GridVis-Desktop an. Wählen Sie → UMG 801

Einstellmöglichkeiten im Fenster "Neu UMG 801"

  • Typ

Ohne Verbindung, zur Voraberstellung von Geräten, zu denen noch keine Verbindung besteht.
Die Verbindungseinstellungen können zu einem späteren Zeitpunkt geändert werden.
Der Gerätekonfigurator kann ohne Verbindung nicht aufgerufen werden.

OPC-UA, wenn das Gerät mit dem lokalen Netzwerk verbunden ist.

  • Host / IP-Adresse

Tragen Sie die IP-Adresse des Geräts ein. Standardmäßig ist DHCP aktiviert.

Die IP-Adresse kann lokal am Gerät vom Display abgelesen werden.
Drücken Sie hierzu die Taste ESC am Gerät um das Gerätemenü aufzurufen. Wählen Sie im Hauptmenü → Konfiguration, im Untermenü der Konfiguration → Ethernet Konfig.

  • Experteneinstellung

Über diese Einstellung können Sie die OPC-UA Schnittstellenparameter anpassen.

Um die Einrichtung abzuschließen, klicken Sie auf die Schaltfläche Fertig.

Gerätekonfigurator aufrufen

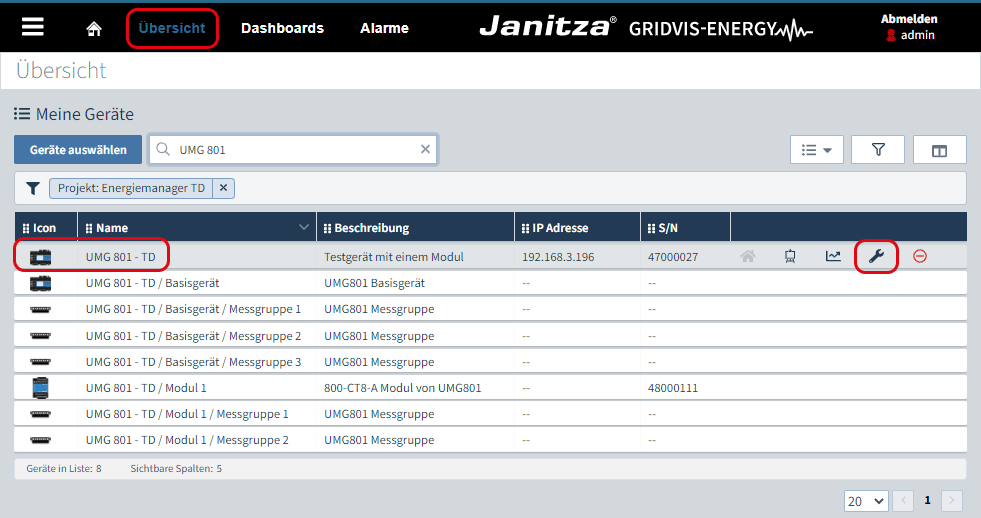

via GridVis-Web:

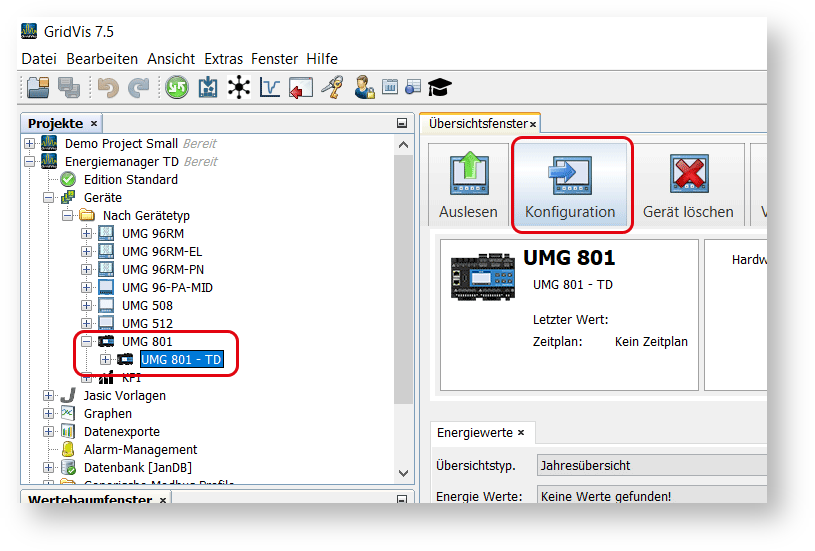

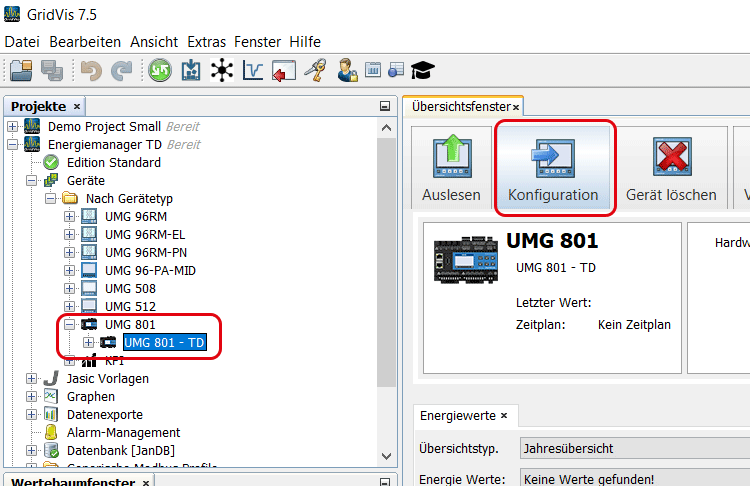

via GridVis-Desktop:

  • Klicken Sie im Menüband auf Übersicht.
  • Wählen Sie das Gerät in der Liste aus.
  • Klicken Sie auf das Schraubenschlüssel Icon
  • Wählen Sie im Projektfester das Gerät aus.
  • Klicken Sie auf die Schaltfläche Konfiguration.

Hauptseite des Gerätekonfigurators


Es erscheint die Hauptseite des Gerätekonfigurators.
Die Ladezeit ist abhängig von der Verbindung zum Gerät und der Anzahl der Module. Bspw. eine langsame VPN-Verbindung zwischen Gerät und GridVis kann eine deutlich längere Ladezeit verursachen.
