Welche Schnittstellen kann ich mit dem Gerät verwenden?



Ethernet (Modbus/TCP) und RS485 (Modbus RTU)



(Zum Vergrößern auf das Vorschaubild klicken)


Klicken Sie in der Geräteübersicht auf die Anschlüsse Ethernet A/B oder RS-485.

Oder

Wählen Sie in der Registerkarte System die Konfigurationskarte Kommunikation.



ACHTUNG

Sachschaden durch falsche Netzwerkeinstellungen!
Falsche Netzwerkeinstellungen können Störungen im IT-Netzwerk verursachen.

  • Informieren Sie sich bei ihrem Netzwerkadministrator über die korrekten Netzwerkeinstellungen für Ihr Gerät.





Wie konfiguriere ich die Schnittstellen?




SCHRITT 1 - 2

Schnittstelle auswählen

SCHRITT 2 - 2 / OPTION 1

Ethernet (Modbus/TCP)

SCHRITT 2 - 2 / OPTION 2

RS485 (Modbus RTU)


(Zum Vergrößern auf das Vorschaubild klicken)

(Zum Vergrößern auf das Vorschaubild klicken)

(Zum Vergrößern auf das Vorschaubild klicken)

Wählen Sie die Schnittstelle aus.

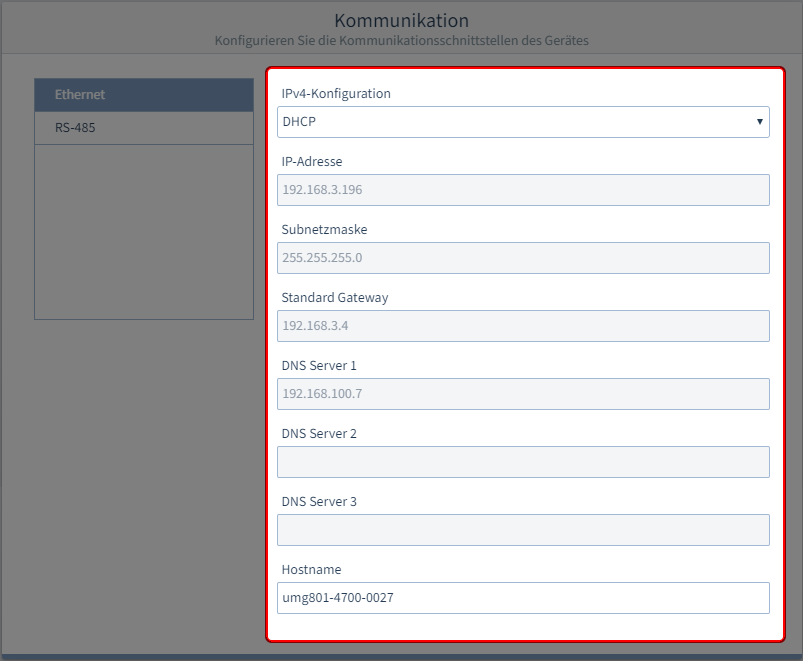

  • IPv4-Konfiguration
    Wählen Sie die Art der Adressvergabe der Ethernet-Verbindung (TCP/IP):

DHCP (Standardeinstellung)
Das Gerät erhält beim Start automatisch IP-Adresse, Netzmaske und Gateway vom DHCP-Server.

Bei dieser Auswahl ist nur noch der Hostname einstellbar.
Alle weiteren Parameter sind vorgegeben.

Statische IP-Adresse
Parametrieren Sie die Kommunikations-Schnittstelle nach eigenen Anforderungen. Verwenden Sie diesen Modus für einfache Netzwerke ohne DHCP-Server.

  • IP-Adresse
    Einstellung nur erforderlich, wenn zur Adressvergabe Feste IP-Adresse gewählt wurde.

  • Subnetzmaske
    Einstellung nur erforderlich, wenn zur Adressvergabe Feste IP-Adresse gewählt wurde.
  • Standard Gateway
    Einstellung nur erforderlich, wenn zur Adressvergabe Feste IP-Adresse gewählt wurde.
  • DNS Server
    Einstellung nur erforderlich, wenn zur Adressvergabe Feste IP-Adresse gewählt wurde.
  • Hostname
    Vergeben Sie einen Hostname für das System.


  • Modbus Modus

Modbus-Server (Slave)
Das Gerät ist in einer Busstruktur als Server angelegt.

Modbus-Client (Gateway)
Das Gerät ist der Client eine Busstruktur.

  • Geräte ID

    Wählen Sie eine Geräteadresse, mit der das Gerät in der Bus-Struktur angesprochen
    wird. Jede Geräteadresse existiert in einer Bus-Struktur einmal.

    Einstellbereich: 1.. 247 (gemäß Modbus-Standard)
    1 (Standardeinstellung)

  • Baudrate

    Wählen Sie für alle Geräte in der Busstruktur eine einheitliche Baudrate.

    9600, 19200, 38400, 57600, 115200 Bd (Standardeinstellung)

  • Stoppbit

    Wählen Sie für alle Geräte in der Busstruktur einen einheitlichen Datenrahmen.

Ein Stoppbit (Standardeinstellung)
Zwei Stoppbits

  • Parität
    Wählen Sie für alle Geräte in der Busstruktur einen einheitlichen Datenrahmen.

keine
gerade
ungerade (Standardeinstellung)

  • Modbus Timeout

Modus Modbus-Slave
Nicht einstellbar.

Modus Modbus-Gateway
1.. 450 ms
Bei Auswahl eines Timeouts außerhalb dieses Zeitbereichs, kommt es zu einer Fehlermeldung.
