Generisches Modbus-Profil des Fremdgeräts:

KBR multicomp 5D6-ESBSDS-1V1C6RO

Template-Name des Profils:

KBR multicomp




Funktionstest

Funktionunterstützt, getestet mit / Beschreibung
Funktionscodesfc3, fc4
GatewaysUMG 605, Firmware 4.005
Parameter-Einstellungen
  • speed 19000 bit/s
  • Adresse 1
Verbindung mit der GridVis(Haken)




Beispiel: Software GridVis - Verbindung

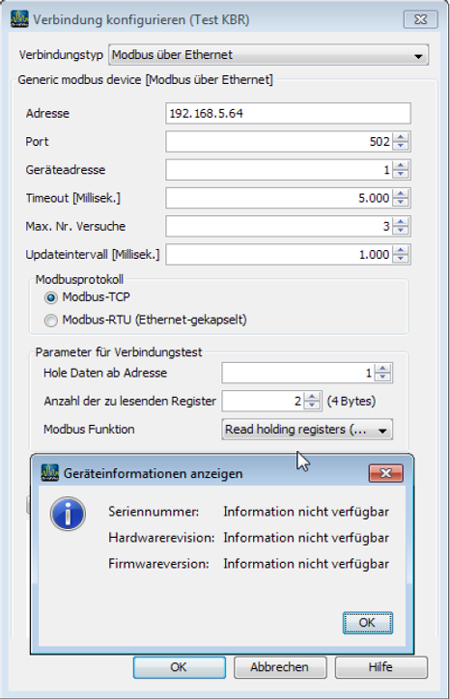

Abb. Fenster Verbindung konfigurieren (Test KBR multicomp)


Abb. Ausschnitt Fenster Topologie des Geräts (Modbus Test KBR multicomp)



Modbus-Profil Aufbau KBR multicomp

Pos.Modbus-Adresse (dez.)WertFormatSkalierung
11Spannung PH-NFloat 32Bit1
23Spannung PH-PHFloat 32Bit1
35Strom (Hauptstrom)Float 32Bit1
49ScheinleistungFloat 32Bit1
511WirkleistungFloat 32Bit1
613BlindleistungFloat 32Bit1
715cos PhiFloat 32Bit1
867Temperaturwert GrundgerätFloat 32Bit1
9155

Fehlende Kompensationsleistung

Float 32Bit1
10161Temperaturwert GrundgerätFloat 32Bit1
