Gültig für
| GridVis®-Editionen | Software-Plattform |
|---|---|
|
|
Die Graphfunktion
Mit der Graphfunktion zeigen Sie historische oder Livewerte ausgewählter Geräte an. Historische Werte sind Messwerte, die aus dem Gerät ausgelesen und in der Datenbank gespeichert wurden. Sie können in der Ansicht zwischen den Geräten wechseln und durch Anpinnen Messwerte verschiedener Geräte vergleichen.
Fahren Sie mit der Maus über ein Gerät in der Geräteübersicht und klicken Sie auf das Graphsymbol (
), um die Graphfunktion aufzurufen.

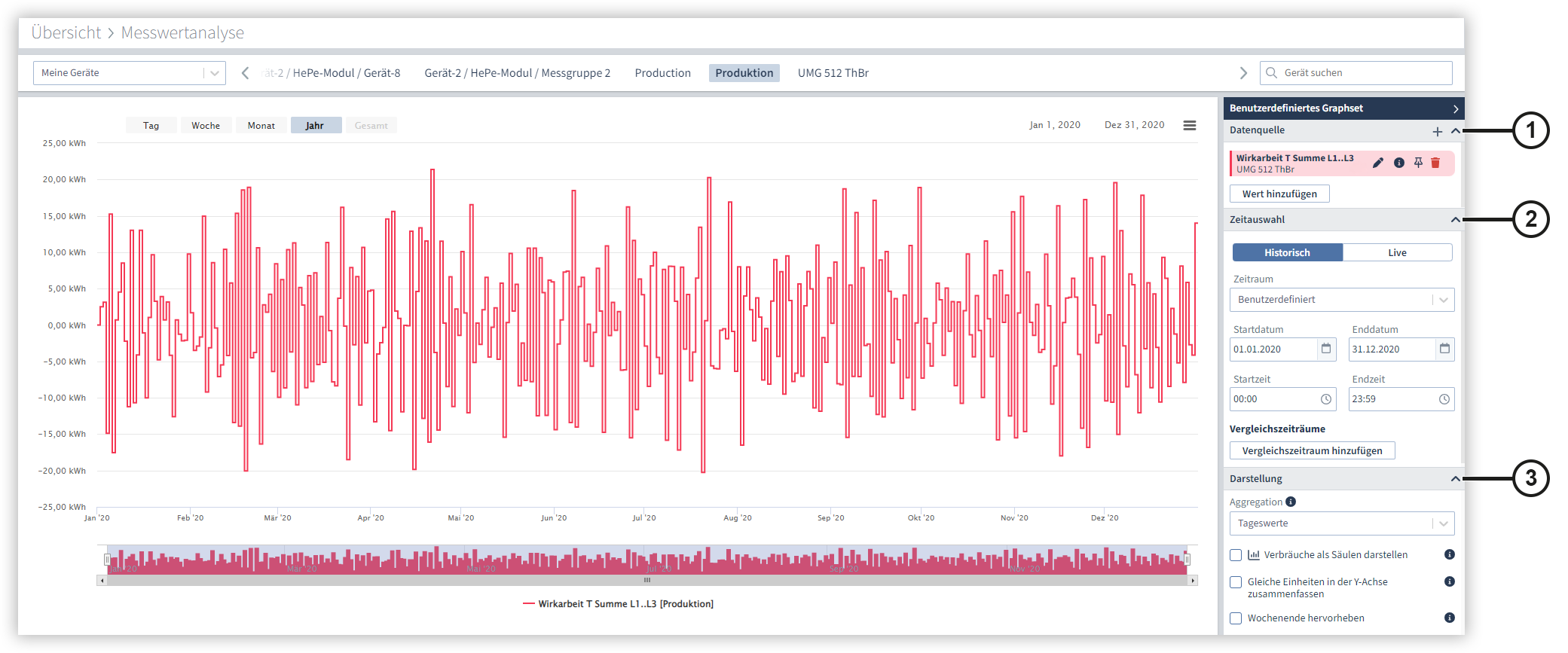

Die Graphanzeige
Treffen Sie die Einstellungen für den angezeigten Graphen.
| Position | Icon | Bezeichnung | Beschreibung |
|---|---|---|---|
| 1 | Geräteliste | Enthält die verfügbaren Geräte. Wechseln Sie zwischen den Geräten, deren Werte Sie anzeigen möchten. | |
| 2 | Datenquellen | Zeigt die ausgewählten Datenquellen mit Anzeigename, Quellgerät und Farbe. Fahren Sie mit der Maus darüber, um weitere Optionen einzublenden (siehe Messwertauswahl). | |
| Konfigurieren | Öffnet das Fenster zur Konfiguration des Messwerts. | |
 | Informationen | Fahren Sie mit der Maus darüber, um Informationen zur Konfiguration des Messwerts anzuzeigen. | |
| Anpinnen | Angepinnte Datenquellen bleiben mit dem ausgewählten Quellgerät verknüpft, auch wenn Sie das anzuzeigende Gerät wechseln. Damit können z. B. Messwerte unterschiedlicher Geräte verglichen werden. Hinweis Um Messwerte zu vergleichen, benötigen Sie zusätzlich zu der angepinnten Datenquelle mindestens eine weitere freie Datenquelle. | |
| Entfernen | Entfernt die Datenquelle aus dem Graphen. | |
| Wert hinzufügen | Öffnet das Fenster zu Auswahl der Messwerte. | ||
| 3 | Zeitauswahl | Treffen Sie hier Einstellungen für die Anzeige von historischen oder Livewerten. | |
| Historisch | Wählen Sie Historisch aus, um in der Datenbank gespeicherte Messwerte anzuzeigen. Sie können feste Zeiträume aus einer Liste auswählen oder einen benutzerdefinierten Zeitraum eingeben. | ||
| Live | Wählen Sie Live aus, um Messwerte in Echtzeit anzuzeigen. Legen Sie hier das Intervall fest, in dem die Messwerte abgerufen werden (Aktualisierungszeit) und bestimmen Sie den maximalen Anzeigezeitraum. Die Messwerte werden als Ringpuffer dargestellt. Nach Überschreiten des maximalen Anzeigezeitraums wird der älteste Messwert überschrieben. | ||
Vergleichszeitraum | Treffen Sie hier Einstellungen für die Anzeige von Vergleichszeiträumen. Es können bis zu zwei Vergleichszeiträume hinzugefügt werden. | ||
| 4 | Darstellung | Treffen Sie hier Einstellungen für die Anzeige der Messwerte. | |
| Aggregation | Treffen Sie hier Einstellungen für die Aggregation. Alle Messwerte werden einheitlich auf den ausgewählten Zeitraum zusammengeführt. | ||
| Verbräuche als Säulen darstellen | Stellt die Messwerte als Säulen dar. Diese Funktion ist nur verfügbar, wenn alle Messwerte den gleichen Aggregationszeitraum aufweisen. | |
| Gleiche Einheiten in der Y-Achse zusammenfassen | Stellt Werte der gleichen Einheit zusammengefasst in der Y-Achse dar. | |
 | Wochenende hervorheben | Stellt die Wochenenden im Graphen hervorgehoben dar. Diese Funktion ist nur verfügbar, wenn alle Messwerte einen Aggregationszeitraum von einer Woche oder weniger verwenden. | |
| 5 | Legende mit Zeitabschnitt | Klicken Sie auf Einträge in der Legende, um den entsprechenden Messwert im Graphen ein- oder auszublenden. Mit dem Zeitabschnitt können Sie bei historischen Messwerten einzelne Zeitabschnitte anzeigen ohne den eingestellten Zeitraum zu ändern. Klicken Sie dazu auf den linken oder rechten Rand des Zeitabschnitts und ziehen Sie den Abschnitt auf die gewünschte Länge. Mit der Bildlaufleiste am unteren Rand des Abschnitts bewegen Sie diesen im eingestellten Zeitraum. | |
| 6 | Graph | Visualisieren Sie die Messwerte als Liniendiagramm. Sie können bis zu zwölf Messwerte von maximal vier unterschiedlichen Typen verwenden. Fahren Sie mit der Maus über die Linien, um Informationen zu einzelnen Messpunkten einzublenden. Oben links können Sie in der Darstellung zoomen. Verwenden Sie vorgegebene Zoomstufen oder zoomen Sie mit der Plus- bzw. Minusschaltfläche. Oben rechts steht der angezeigte Zeitraum. Klicken Sie auf die Menüschaltfläche ( |
