Digitaleingang

^{(Zum Vergrößern auf das Vorschaubild klicken)}

Über die digitalen Eingänge (S0) können Verbrauchs-Messwerte von anderen Messgeräten mit Impulsausgang (S0-Impuls) empfangen und ausgewertet werden.

Um die Konfiguration eines Digitaleingangs aufzurufen:

• Klicken Sie in der Geräteübersicht auf den gewünschten Eingang.

Oder

• Wählen Sie in der Registerkarte Peripherie die Konfigurationskarte Digitaleingang.
• In der Konfigurationskarte klicken Sie auf den gewünschten Eingang.

SCHRITT 1 - 3

Einstellung über die Geräteübersicht

SCHRITT 2 - 3

Digitalen S0-Eingang wählen

SCHRITT 3 - 3

Digitalen S0-Eingang konfigurieren

^{(Zum Vergrößern auf das Vorschaubild klicken)}

^{(Zum Vergrößern auf das Vorschaubild klicken)}

^{(Zum Vergrößern auf das Vorschaubild klicken)}

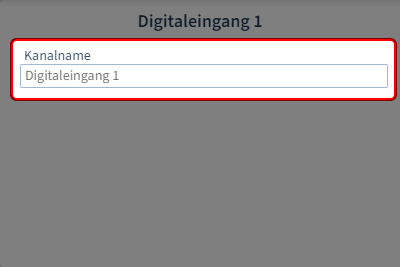

Vergeben Sie einen Kanalnamen, z.B. die Art des Impulsgebers.

Wählen Sie zuerst den Digitaleingang aus, den Sie konfigurieren wollen.

Eine Mehrfachauswahl nicht möglich.

Folgende Parameter können eingestellt werden.

• Wertetyp
  Wählen Sie einen der vordefinierten Wertetypen aus der Liste. Name und Einheit des Wertetyps sind dann festgelegt. Oder erstellen Sie einen benutzerdefinierten Wertetyp nach eigenen Anforderungen.

• Name des benutzerdefinierten Wertes
  Tragen Sie den Namen des Wertes ein.

• Einheit des benutzerdefinierten Wertes
  Tragen Sie die Einheit des Wertes ein.

• Skalierungsfaktor
  Geben sie einen Skalierungsfaktor für die Impulse pro Einheit ein. Beispiel Wasserverbrauch in Litern:
  Skalierungsfaktor = 10 Impulse/l
  Gezählte Impulse = 50
  => Wasserverbrauch = Gezählte Impulse/Skalierungsfaktor = 5 l
