OPC UA Client

Im Folgenden wird die Funktion des OPC UA Clients in der GridVis®-Web erklärt.
In der GridVis®-Desktop ist die Handhabung analog. Dort öffnen Sie den OPC UA Client über das entsprechende Symbol in der Symbolleiste.

Neue Verbindung anlegen

1. Öffnen Sie den OPC UA Client über den Menüpunkt Verwaltung.
2. Klicken Sie auf die Schaltfläche Neue Verbindung anlegen.
3. Geben Sie einen Namen und eine Beschreibung der Verbindung ein.

4. Weisen Sie die Verbindung einem Projekt zu, falls Sie mehrere Projekte eingebunden haben. Beachten Sie, dass diese Zuweisung nachträglich nicht geändert werden kann.

5. Aktivieren Sie das Kontrollkästchen, um die Verbindung zum OPC UA Server zuzulassen.
6. Geben Sie die Adresse und den Port des OPC UA Servers ein.

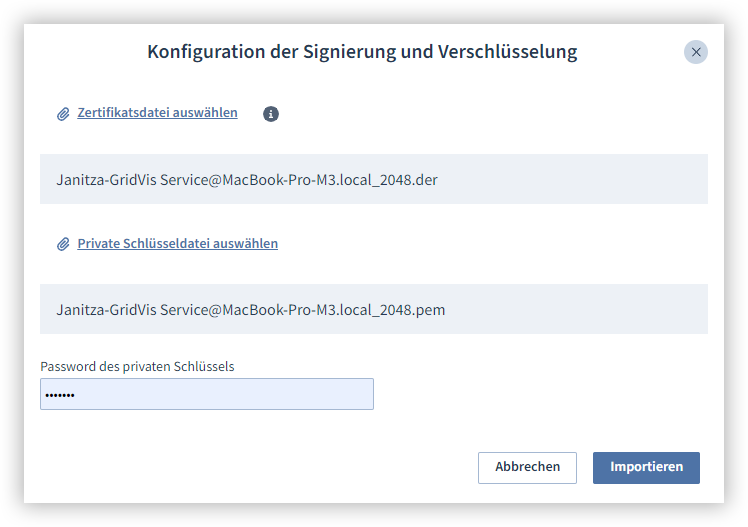

7. Geben Sie Ihre Anmeldedaten ein oder aktivieren Sie das Kontrollkästchen Anonym Verbinden. Beachten Sie, dass nicht alle Server die anonyme Kommunikation unterstützen.
8. Prüfen Sie die Verbindung zum Server, indem Sie auf die Schaltfläche Verbindung testen klicken. Überprüfen Sie gegebenenfalls die Serveradresse oder Ihre Zugangsdaten.
9. Klicken Sie auf die Schaltfläche Speichern & Verbinden, um die Verbindung zum OPC UA Server herzustellen.

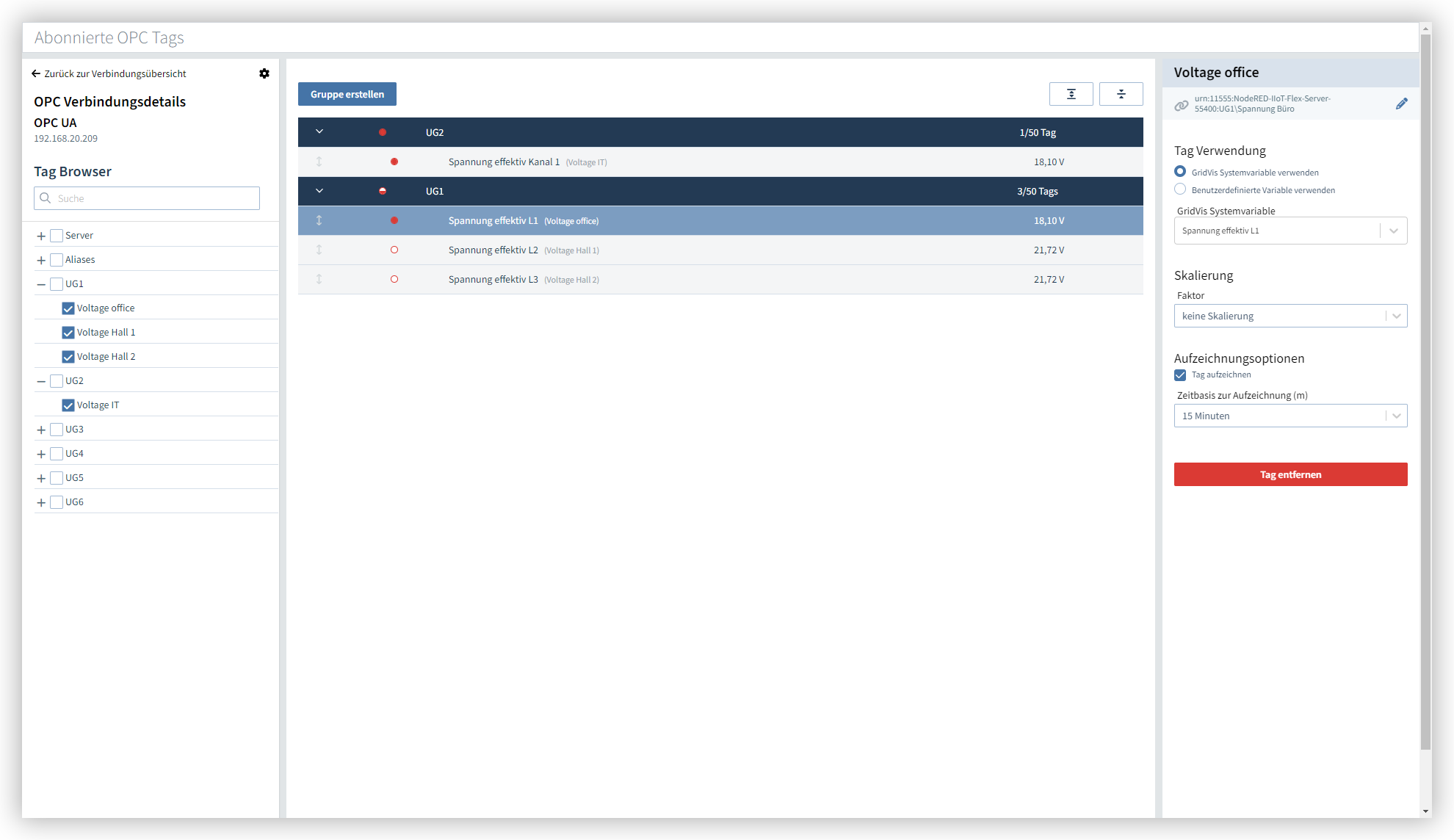

Tags in einer Verbindung abonnieren & definieren

1. Klicken Sie auf eine angelegte Verbindung.
2. Aktivieren Sie das Kontrollkästchen eines Tags im Tag Browser, um dieses Tag zu abonnieren. Das Tag wird automatisch der aktuell ausgewählten Gruppe zugeordnet. Sofern noch keine Gruppe vorhanden ist, wird automatisch eine neue Gruppe erstellt.
3. Klicken Sie auf das abonnierte Tag und weisen Sie diesem eine Variable zu. Sie haben die Möglichkeit, eine bereits vorhandene GridVis® Systemvariable zu verwenden oder eine benutzerdefinierte Variable anzulegen.
   1. Um dem Tag eine GridVis® Systemvariable zuzuweisen, gehen Sie wie folgt vor:

      1. Klicken Sie auf den Radiobutton GridVis® Systemvariable verwenden.
      2. Klicken Sie auf die Dropdown-Fläche GridVis® Systemvariable und geben Sie den Namen des Messwerts ein, um eine Liste der möglichen Systemvariablen zu erhalten. Wählen Sie die gewünschte Systemvariable aus.
   2. Um dem Tag eine benutzerdefinierte Variable zuzuweisen, gehen Sie wie folgt vor:
      1. Klicken Sie auf den Radiobutton Benutzerdefinierte Variable verwenden.
      2. Geben Sie im Eingabefeld Name einen Namen für die Variable ein. Geben Sie im Eingabefeld Einheit die Einheit für die Variable ein und wählen Sie eine Definition in der Dropdown-Liste Definition aus.
4. Um historische Daten zu erhalten, müssen Sie den Messwert aufzeichnen. Aktivieren Sie das Kontrollkästchen Tag aufzeichnen und wählen Sie aus dem Dropdown-Menü die Zeitbasis der Aufzeichnung aus.

Neue Gruppe erstellen

1. Klicken Sie auf die Schaltfläche Gruppe erstellen.
2. Passen Sie im Eingabefeld Name den Namen der Gruppe an.
3. Um historische Daten zu erhalten, müssen Sie die Messwerte aufzeichnen. Aktivieren Sie das Auswahlkästchen Gruppe aufzeichnen, um alle Messwerte der Gruppe aufzuzeichnen. Mit dem Dropdown-Menü Zeitbasis der Aufzeichnung konfigurieren Sie die Aufzeichnung aller Messwerte der Gruppe.

Verbindung exportieren und importieren

Über den OPC UA Client können Sie eine OPC UA Verbindung als CSV-Datei exportieren und importieren. Sie können diese CSV-Datei auch manuell zusammenstellen.

Aufbau der CSV-Datei
Das Standardtrennzeichen ist das Komma. Weitere Trennzeichen können beim Ex- und Import konfiguriert werden.

• groupName
  Name eine Taggruppe.
• subGroupName [optional]
  Name einer Subgruppe innerhalb einer Taggruppe. Subgruppen können keine weiteren Subgruppen enthalten.
• displayName
  Anzeigename eines Datenpunkts am OPC UA Server. Der Anzeigename muss mit der Bezeichnung des Datenpunkts identisch sein, die im OPC UA Server verwendet wird.
• nodeId
  Node ID eines Datenpunkts am OPC UA Server.
• browsePath
  Browserpfad zu einem Datenpunkt am OPC UA Server.
• record
  Flag zur Aufzeichnung eines Tags.
  Mögliche Werte sind
  • TRUE
  • FALSE
• scaleFactor
  Skalierungsfaktor eines Messwerts.
  Mögliche Werte sind
  • MICRO: Mikro (µ)
  • MILLI: Milli (m)
  • NO: Keine Skalierung
  • KILO: Kilo (k)
  • MEGA: Mega (M)
  • GIGA: Giga (G)
  • TERA: Tera (T)
• tagDefinition
  Gibt an, ob die GridVis® den Datenpunkt als GridVis® Systemvariable oder benutzerdefinierte Variable behandelt.
  Mögliche Werte sind
  • SystemVariable
  • UserDefined

• systemValue [optional]
  Definition der GridVis® Systemvariable. Darf keinen Wert enthalten, wenn für tagDefinition der Wert UserDefined gesetzt ist.

  Wertebeispiel Quelle erweitern

  {"ns":"ValueWrap","obj":{"ns":"BasicValue","name":"U_Effective"},"tags":[{"ns":"TypeWrap","obj":{"ns":"BasicType","name":"L1"},"tags":[]}]}

• timebase
  Zeitbasis der Aufzeichnung in Sekunden. Muss einen Wert als Platzhalter enthalten, auch wenn der Tag nicht aufgezeichnet wird.
  Mögliche Werte sind

  • 60 (1 Minute)
  • 300 (5 Minuten)
  • 600 (10 Minuten)
  • 900 (15 Minuten)
  • 1800 (30 Minuten)
  • 3600 (1 Stunde)
• userValueDefinition
  Definition der benutzerdefinierten Variable.
  Mögliche Werte sind
  • ConsumedEnergy: Energiewert Verbrauch
  • DeliveredEnergy: Energiewert Einspeisung
  • ConsumedDeliveredEnergy: Energiewert Verbrauch + Einspeisung
  • Interval: Energiewert Intervall
  • Measurement: Messwert
  • SalesVolume: Umsatz
  • Items: Stückzahl
  • Square: Fläche
  • Employee: Mitarbeiter
  • Maximum: Maximum
  • Average: AVG
  • Sum: Summe
• userValueName
  Name der benutzerdefinierten Variable.
• userValueUnit [optional]
  Einheit der benutzerdefinierten Variable.
